搅拌机系列

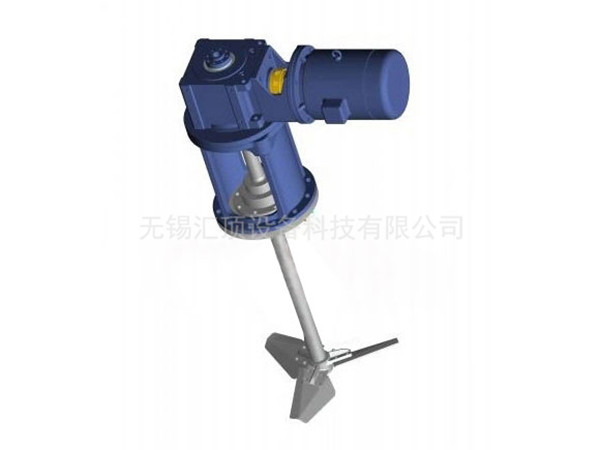

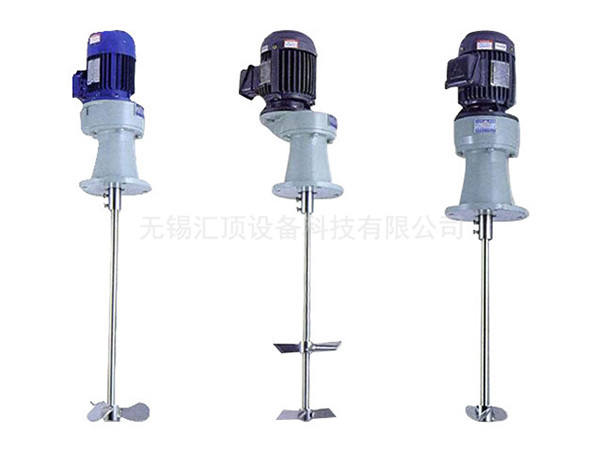

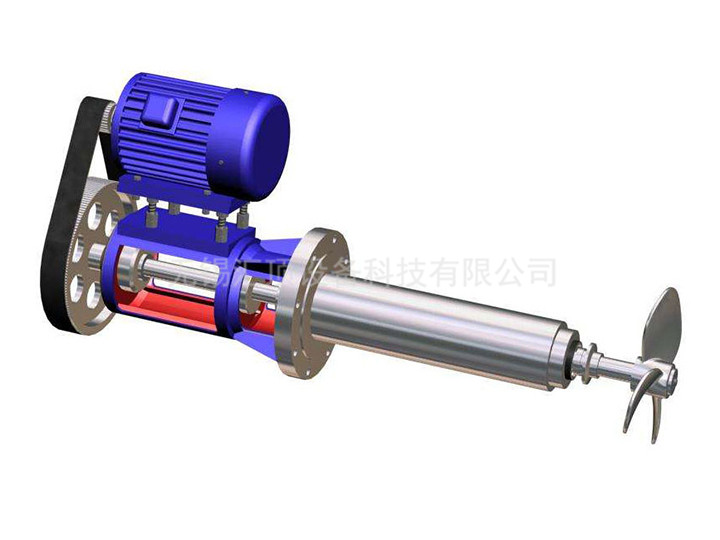

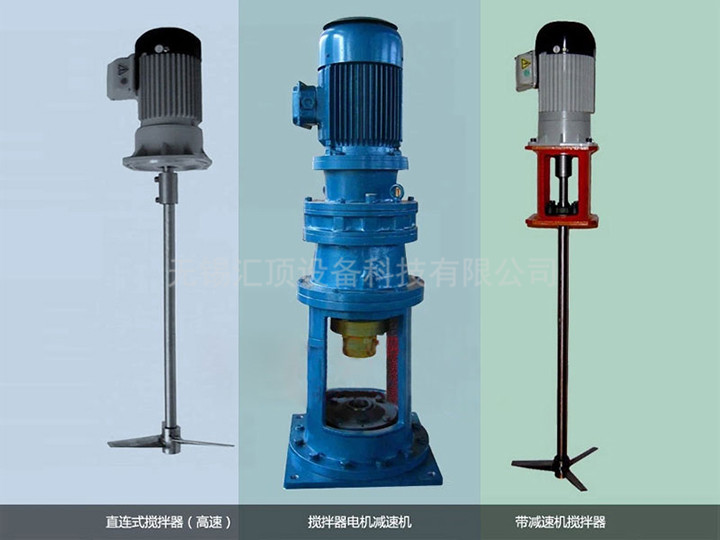

顶入式搅拌机
发布时间：2022-03-09 点击次数：1233 次
使用特点
顶入式搅拌机可采用高强度齿轮减速机、摆线针轮齿啮合、行星传动原理设计的减速机等，具有传动速比大、结构紧凑、运行平稳、低噪音、外型美观、传动效率高造价低、使用寿命长等特点，适用于中小功率、中小体积的低速搅拌作业。
产品用途
顶入式搅拌机应用于石油、化工、食品、制药、轻工、纺织、冶金、矿山、环保及污水处理等各种搅拌作业以及对药剂、污水，加药、中和反应，溶解的搅拌场合（PAC，PAM搅拌槽）。
搅拌轴连接
可采用刚性轴套连接或者铸铁联轴器。
搅拌桨划质
碳钢、碳钢衬玻璃钢、碳钢衬胶、碳钢衬塑、四氟乙烯、304不锈钢、316L不锈钢、2507/2205双相不锈钢、钛材（TA2）。
搅拌奖叶叶轮形式
平直叶、分散盘、螺旋桨式、斜叶桨式、三叶旋桨式、四片斜叶开启涡轮式等等。
技术参数
顶入式搅拌机可采用高强度齿轮减速机、摆线针轮齿啮合、行星传动原理设计的减速机等，具有传动速比大、结构紧凑、运行平稳、低噪音、外型美观、传动效率高造价低、使用寿命长等特点，适用于中小功率、中小体积的低速搅拌作业。
产品用途
顶入式搅拌机应用于石油、化工、食品、制药、轻工、纺织、冶金、矿山、环保及污水处理等各种搅拌作业以及对药剂、污水，加药、中和反应，溶解的搅拌场合（PAC，PAM搅拌槽）。
搅拌轴连接
可采用刚性轴套连接或者铸铁联轴器。
搅拌桨划质
碳钢、碳钢衬玻璃钢、碳钢衬胶、碳钢衬塑、四氟乙烯、304不锈钢、316L不锈钢、2507/2205双相不锈钢、钛材（TA2）。
搅拌奖叶叶轮形式
平直叶、分散盘、螺旋桨式、斜叶桨式、三叶旋桨式、四片斜叶开启涡轮式等等。
技术参数
| 系列 | 转速（rpm） | 功率（kw） | 安装尺寸 | |||||||
| A | B | n-∮z | D | D1 | D2 | S | h | |||
| DL1 | 150（4P） | 0.55 | 580 | 300 | 8-∮18 | 285 | 250 | 185 | 35 | 20 |
| 0.75 | ||||||||||
| 100（6P） | 0.55 | |||||||||
| 0.75 | ||||||||||
| DL2 | 150（4P） | 1.1 | 630 | 345 | 8-∮18 | 340 | 295 | 240 | 50 | 24 |
| 1.5 | ||||||||||
| 2.2 | ||||||||||
| 3 | ||||||||||
| 4 | ||||||||||
| 100（6P） | 1.1 | |||||||||
| 1.5 | ||||||||||
| 2.2 | ||||||||||
| DL3 | 150（4P） | 5.5 | 680 | 400 | 12-∮18 | 435 | 400 | 325 | 65 | 30 |
| 7.5 | ||||||||||
| 11 | ||||||||||
| 15 | ||||||||||
| 100（6P） | 3 | |||||||||
| 4 | ||||||||||
| 5.5 | ||||||||||
| 7.5 | ||||||||||
| DL4 | 150（4P） | 18.5 | 870 | 465 | 12-∮18 | 460 | 420 | 350 | 80 | 32 |
| 22 | ||||||||||
| 30 | ||||||||||
| 100（6P） | 11 | |||||||||
| 15 | ||||||||||
| 18.5 | ||||||||||
| DL5 | 150（4P） | 37 | 990 | 520 | 12-∮23 | 555 | 510 | 430 | 100 | 36 |
| 45 | ||||||||||
| 55 | ||||||||||
| 100（6P） | 22 | |||||||||
| 30 | ||||||||||
| 37 | ||||||||||
备注：
1、电机减速机和尺寸根据用户的物料特性及实际情况来定。
2、表中数据只做参考用。
3、具体实际尺寸，请咨询技术生产部。
1、电机减速机和尺寸根据用户的物料特性及实际情况来定。
2、表中数据只做参考用。
3、具体实际尺寸，请咨询技术生产部。
